TRANSEC – 水分监测和干燥

问题:潮湿损坏变压器

潮湿是电力变压器故障的主要原因之一,也是绝缘纸退化的主要因素之一。 因此,它增加了操作失败的风险,缩短了资产的预期寿命。

不幸的是,湿气可以从外部或内部的几个来源出现在变压器中,它在变压器内的油和纸之间有一个复杂的动态。

使用硅胶呼吸器、密封罐或氮气毯可以避免全部或至少大部分来自大气的湿气影响变压器。 然而,当变压器通电时,由于纤维素纸的解聚,随着时间的推移,电力变压器内部产生水是自然的和不可避免的。


只有连续过滤才能有效地去除变压器中的水分

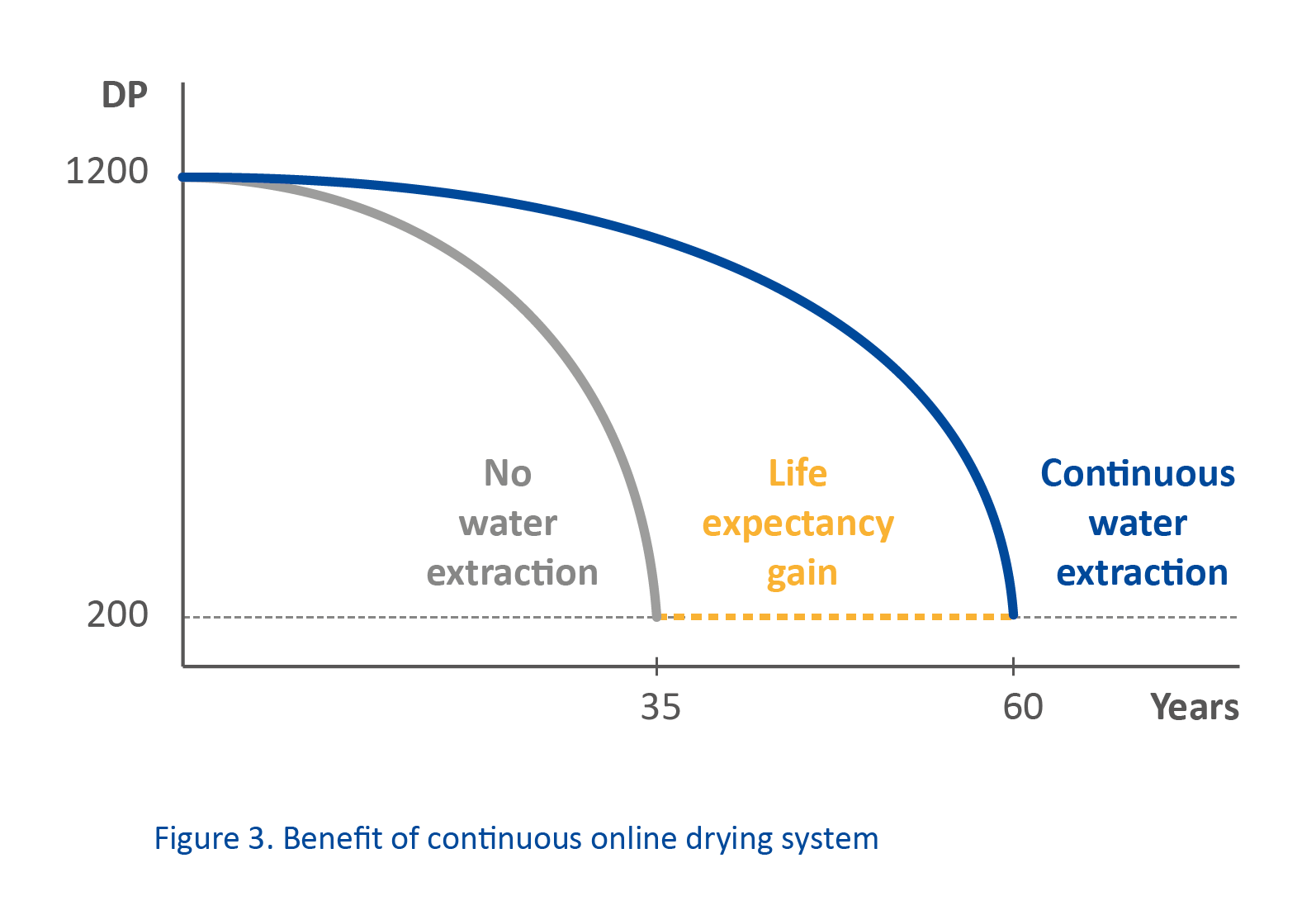

由于水分是持续产生的,而且它是变压器安全性和使用寿命的主要影响因素之一,对这个持续的问题采用暂时的解决方案似乎不合逻辑。另一个重要的点是,变压器中98%以上的水都在纸中,而溶解在油中的量非常少。水从纸上扩散到油中的时间非常长。这就是为什么定时过滤无法解决水分问题。 pic3-01.png

问题:评估变压器中的水的分量

  • 变压器中98%以上的水都包含在绝缘纸中,而只有不到2%在油中。不幸的是,绝缘纸不容易用来评估水分。
  • 水在油中的溶解度随油温变化,PPM也随之变化。因此,不可能仅仅通过检查PPM值来确定纸张中的水含量。

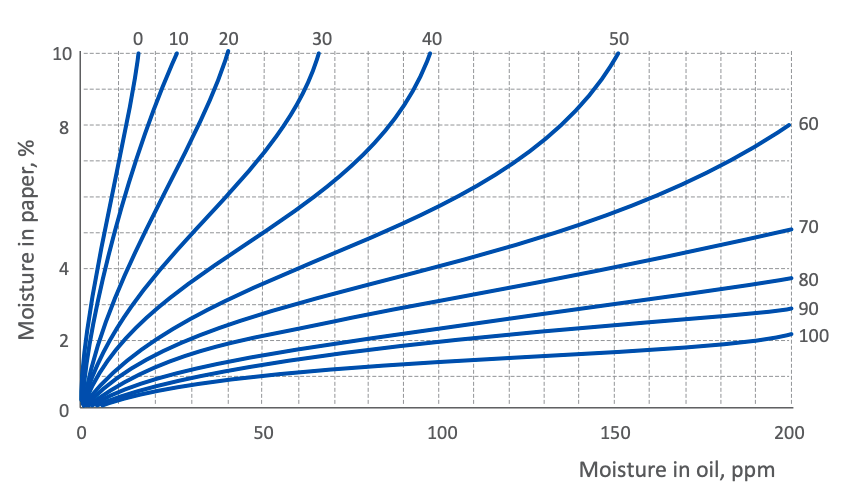

  • 如果PPM和油温是已知的,就能用曲线将油中的水PPM和纸中的水含量联系起来。但这些曲线只有在平衡状态下才真正有效,而在运行中的变压器上一般是达不到平衡的。



  • 由于水从纸上扩散到油中的时间比从油中扩散到纸上的时间要短,因此在同一台变压器上,在相同的油温下有可能达到几个非常不同的PPM值,甚至相差几天。
  • 根据前面的观点,每年取一到两次油样以评估变压器中的水分含量似乎无助益。

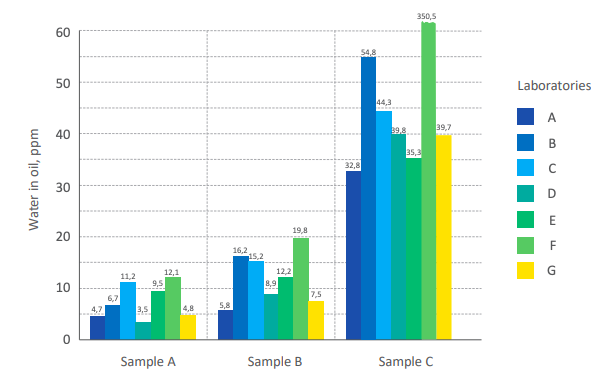

  • 此外,油类样品在采样时或在实验室中可能会被污染。由于油中的水分含量原本就很低,任何污染(简单地与环境空气接触)都会影响样品的ppm结果。该图显示了7个不同实验室对3个不同油样的PPM分析结果。很明显,水分分析的误差范围非常大。


解决方案:TRANSEC在线干燥系统

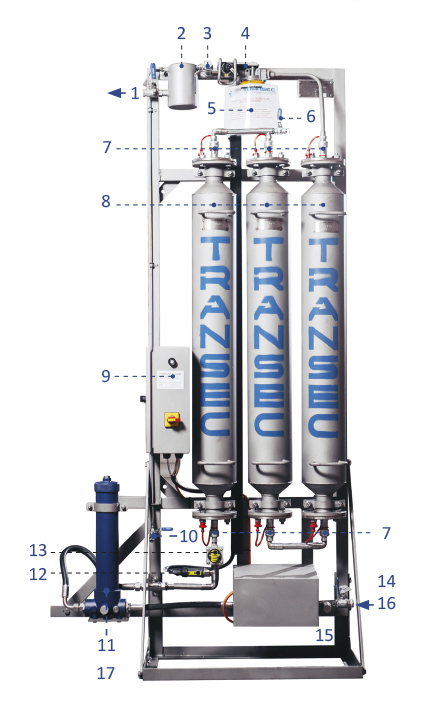

Transec_pages_c цифрами.jpg

1. 流出到变压器
2. 除氧器
3. 流出样品阀
4. 流出的PPM/温度传感器
5. 内联式粒子过滤器
6. 中间放气阀
7. 快速释放连接
8. 分子筛移除缸
9. 选配水分监测箱
10. 出口放气阀
11. 选配粒子预过滤器
12. 流入的PPM/温度传感器
13. 油流指示器
14. 泵
15. 流入样品阀
16. 来自变压器的流入
17. 选配直立框架



TRANSEC在线干燥系统使用分子筛,以便从油中提取水分。这些颗粒(非化学)含有许多直径为3埃的孔隙,可确切捕捉水分子。这样,其他成分,如直径较大或较小的气体分子就不会被这些筛过滤。
