LLPD 雷电

及其对架空线路的影响

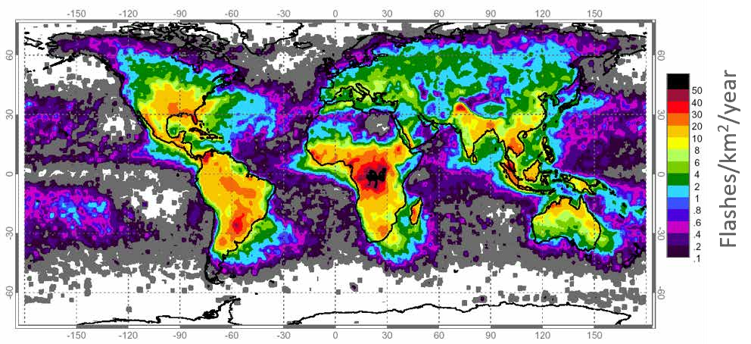

雷电是非常普遍的自然现象, 每秒大约有6次雷击袭击地球表面。 根据下面NASA发布的全球地闪密度图,可 以估计各个地区的情况:如果所在区域的地闪密度大于10/km2/年,我们就应该重视防雷。


对架空线路的影响方式

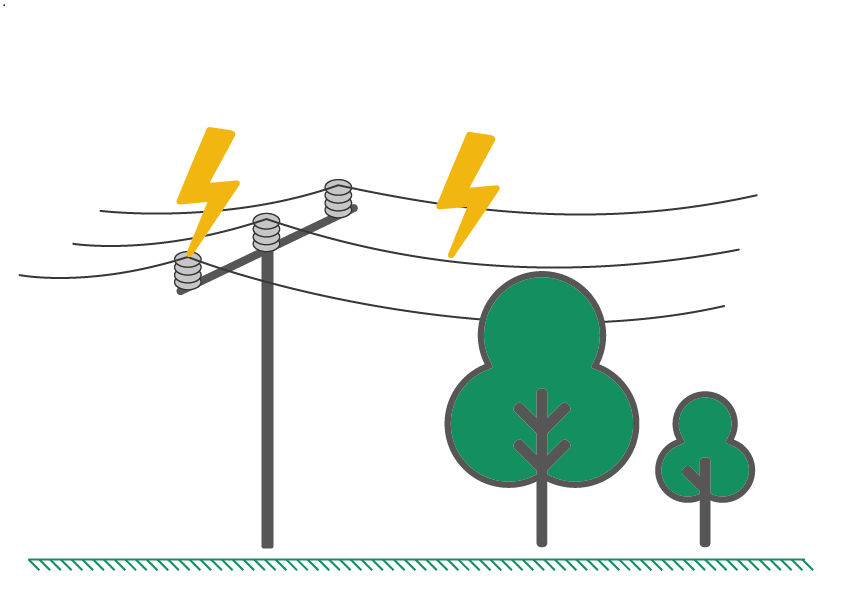

types of interaction-01 — копия.png

直击雷

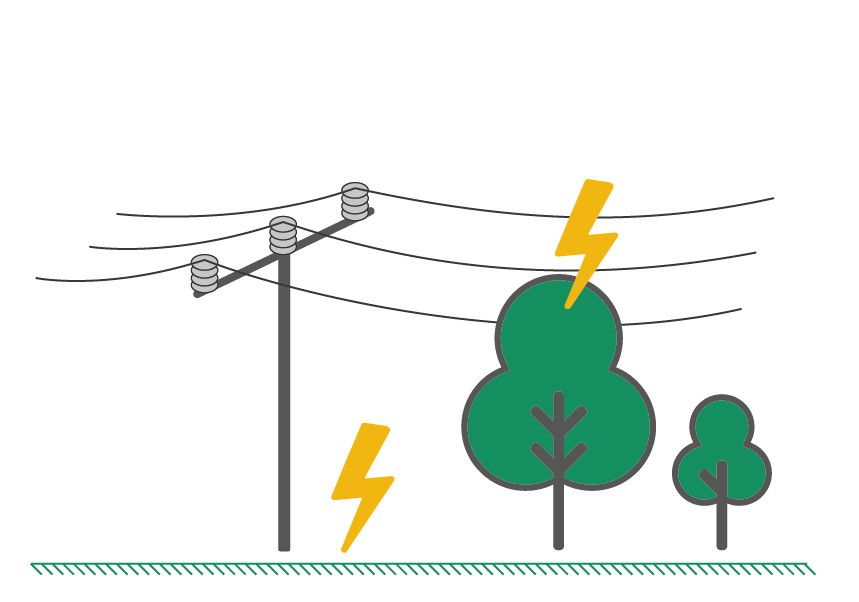

types of interaction-01 — копия1.png

感应雷

雷电对架空线路产生的危害

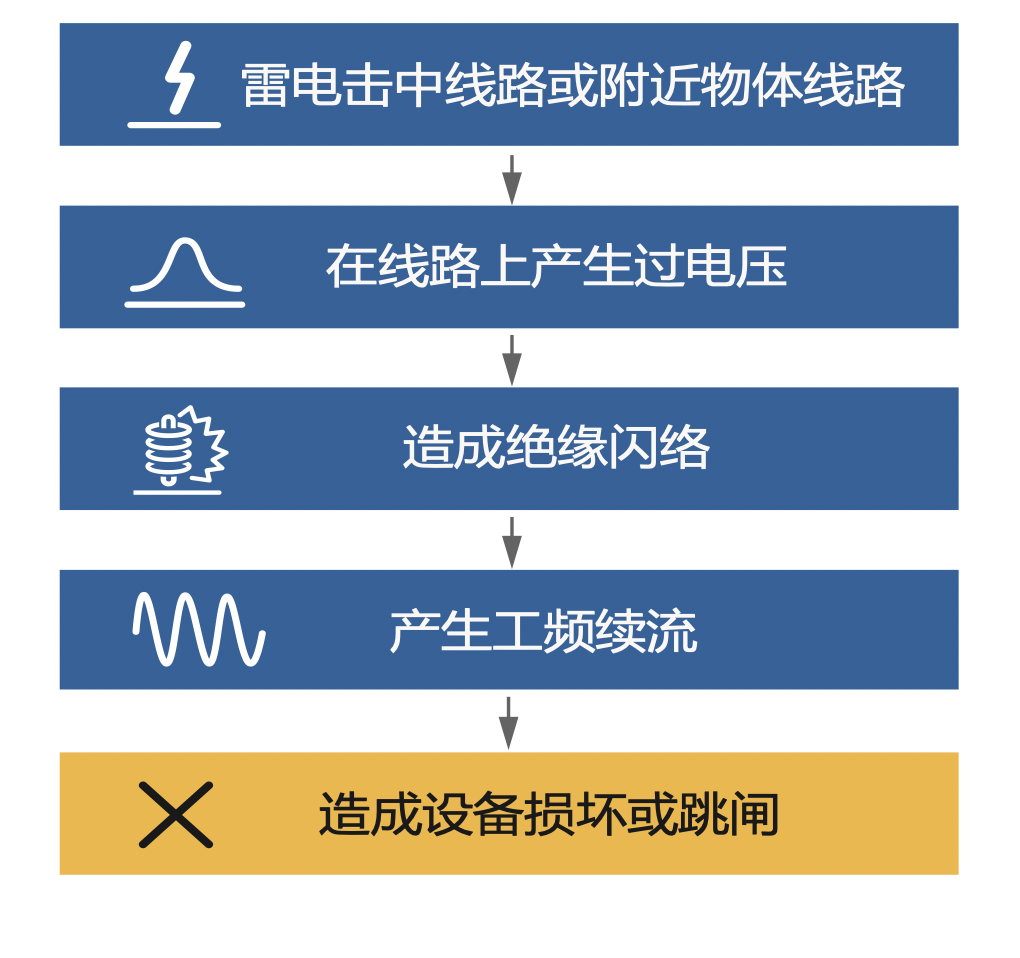

Снимок экрана 2022-03-10 в 11.08.16.png

直击雷会产生雷电冲击,沿着线路分散和传播,使绝缘 子发生闪络。

感应雷会通过电磁感应原理使线路上产生感应过电 压,该过电压同样可能导致绝缘子发生闪络。

绝缘子闪络后,线路仍由最近的变电站中的变压器进 行供电,线路中的电流偏离正常值:沿着绝缘子表面出 现工频续流。

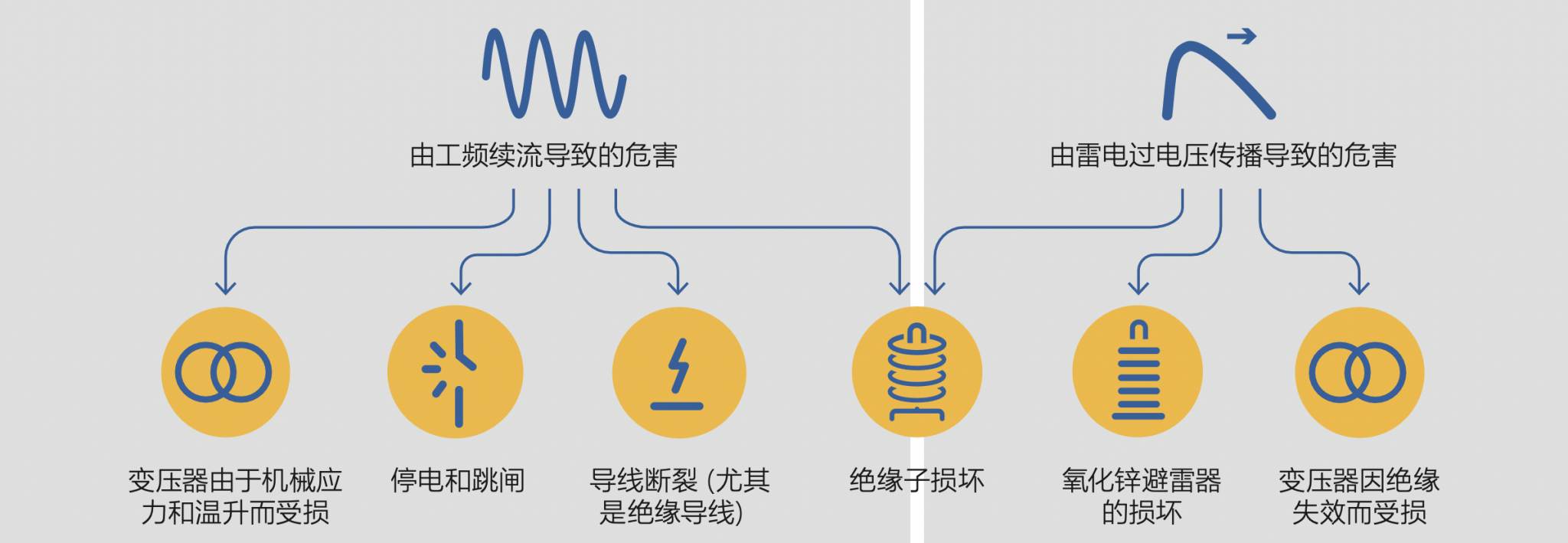

可能产生的结果

Снимок экрана 2022-03-10 в 11.10.36.png

Glossary

多腔吹弧技术

一种新型且有效的线路防雷技术

“多腔吹弧”是一项新型的技术,自1996年以来西美雷就对其进行开发和持 续改进。 采用“多腔吹弧”技术的产品可保护架空线路免遭直击雷和感应 雷袭击,从而有助于防止断线,绝缘子击穿和停电。 根据其工作原理,线 路防雷设备(LLPD)不需要任何特殊的接地(例如接地线), 特别适用于 降阻困难的高土壤电阻率地区以及接地施工困难的山区。
