功能

TRANSEC是一个监测和提取各种规模的电力变压器中的水分的系统。湿变压器的问题勿需多加赘述。由于高温、水分和氧气的作用，使得变压器内的绝缘纸降解。这种化学反应产生的副产品之一是水分子（H2O）。虽然只有一小部分的水分溶解在变压器的油中，但超过98%的水分扩散到许多的绝缘纸中。根据水分的百分比，变压器的退化速度会加快，击穿电压会降低。这可能导致故障，如绕组之间的闪络。运行中的油温变化甚至会增加停电的风险。

一旦变压器中的油经TRANSEC干燥，它就会给绝缘纸除湿，从而延缓退化过程。利用这种循环效应，TRANSEC可使油和绝缘纸永久保持干燥，确保无故障运行，并大大延长变压器的预期使用寿命。与其他解决方案相比，变压器可以在运行期间进行干燥处理，无需停工维修。

操作原理

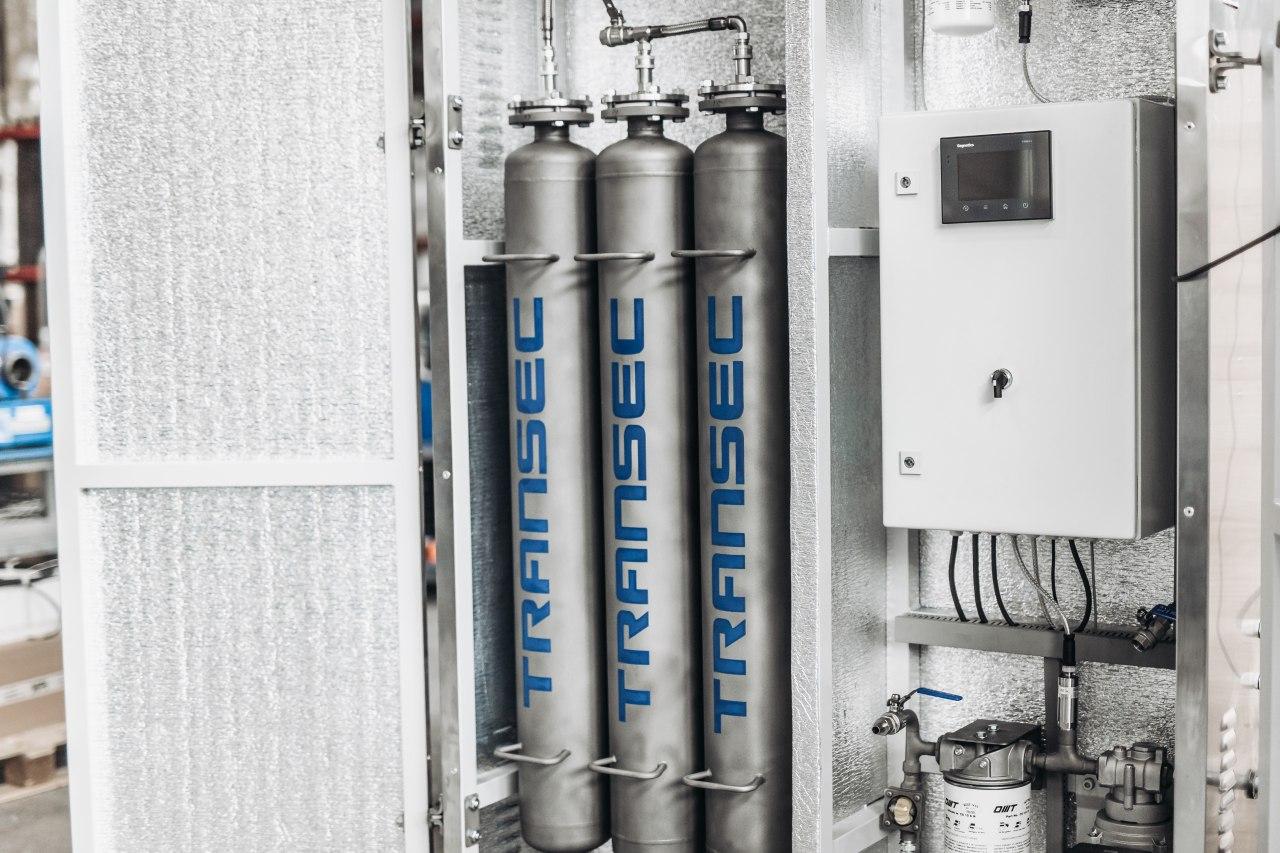

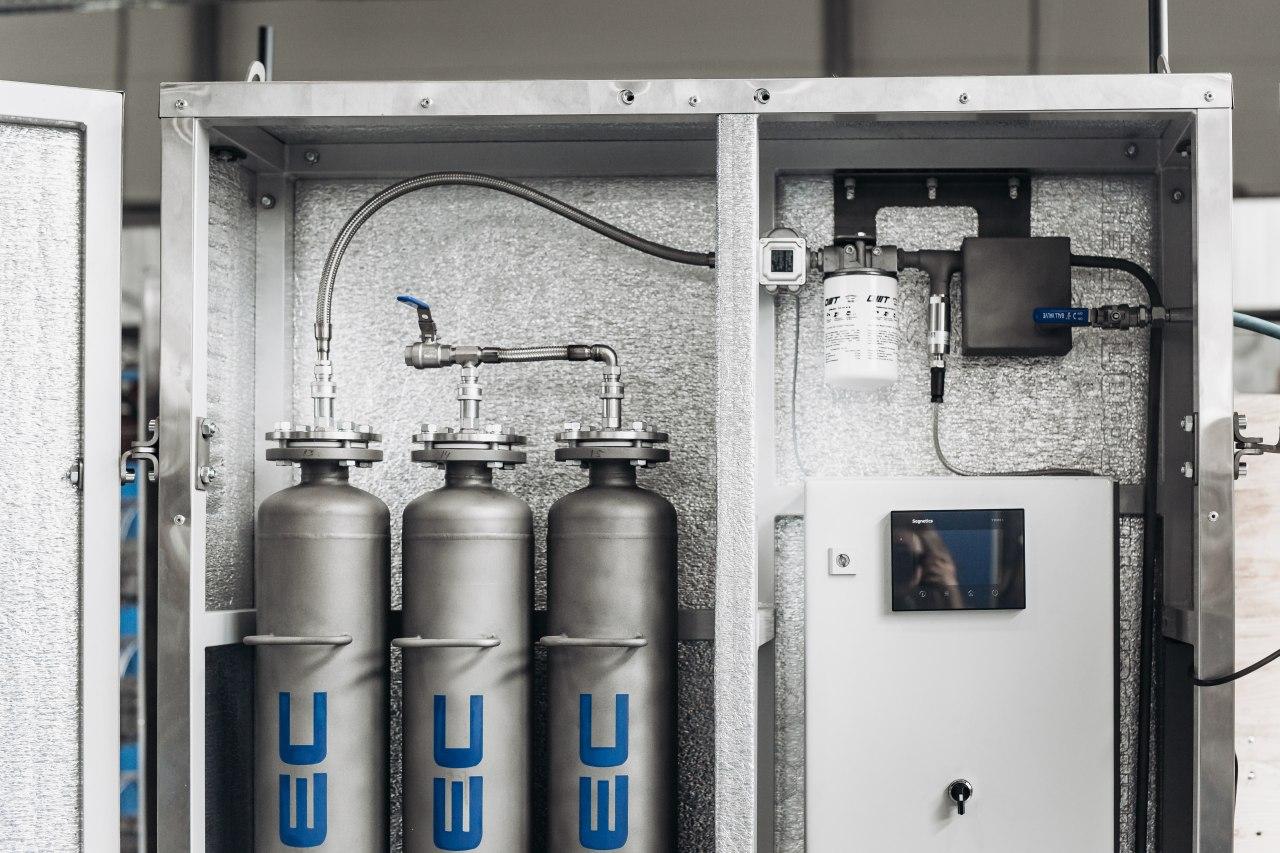

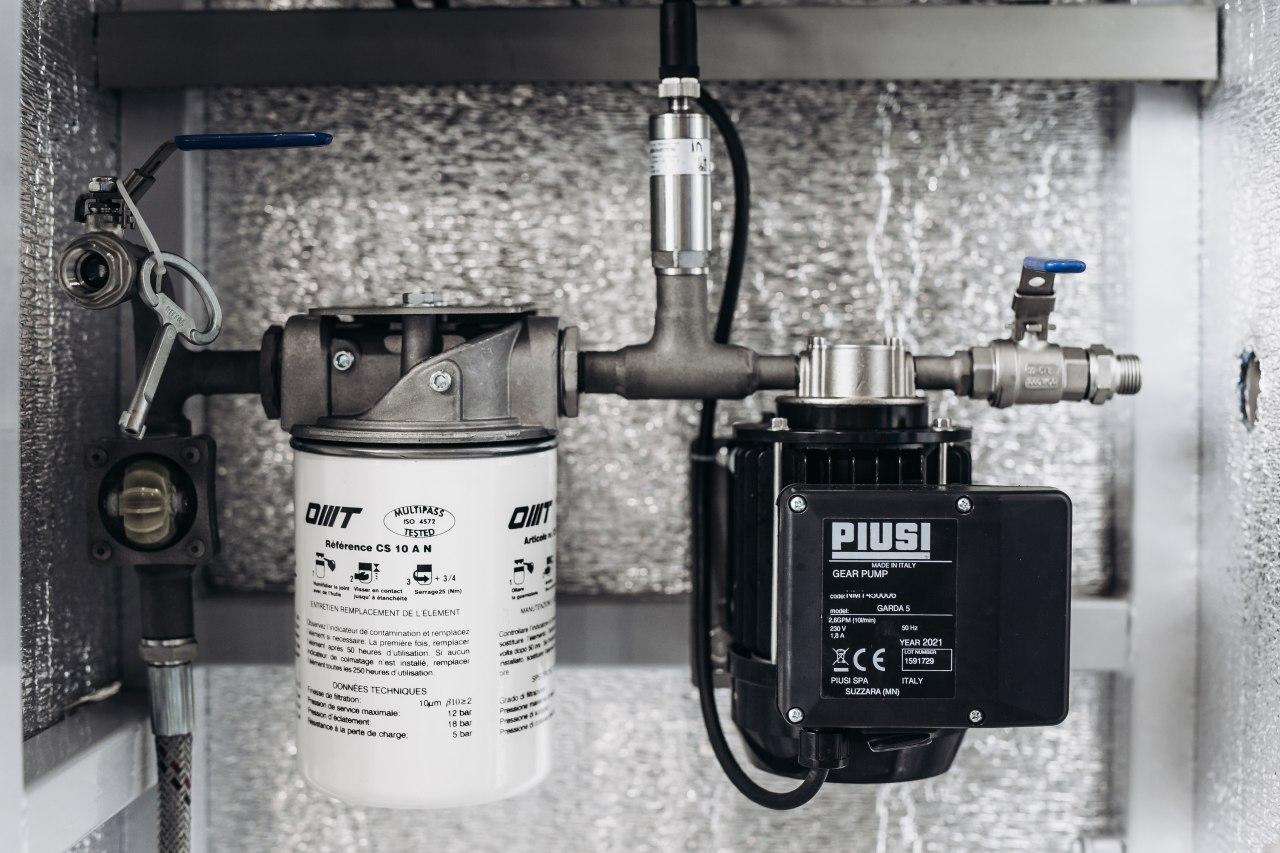

TRANSEC利用分子筛从油中提取水分。一个电动泵使变压器中的油在含有大量这些分子筛的3个TRANSEC缸中循环。溶解在油中的水分子将留在TRANSEC缸中。两个水分和温度传感器被放置在系统的起点和终点，以监测变压器的水分含量并控制适当的过滤过程。在这个循环过程中，也确保了油颗粒的过滤和气泡的去除。

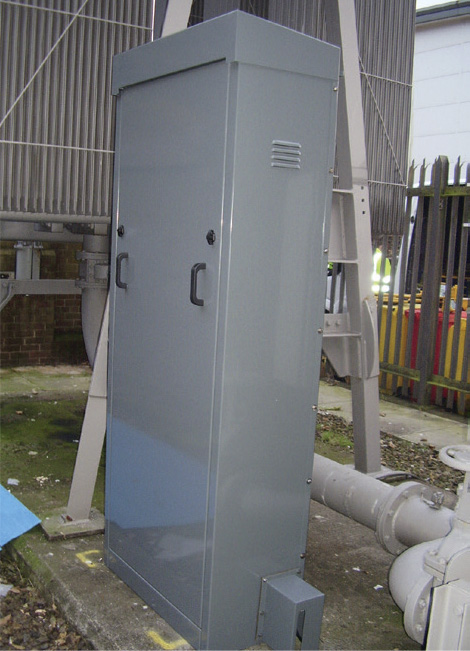

TRANSEC既可以直接安装在电力变压器上，也可以安装在其旁边的独立框架上。两根管道分别与变压器的上、下阀门相连。每个TRANSEC装置都包括入口和出口的采样/测量点。

技术特点

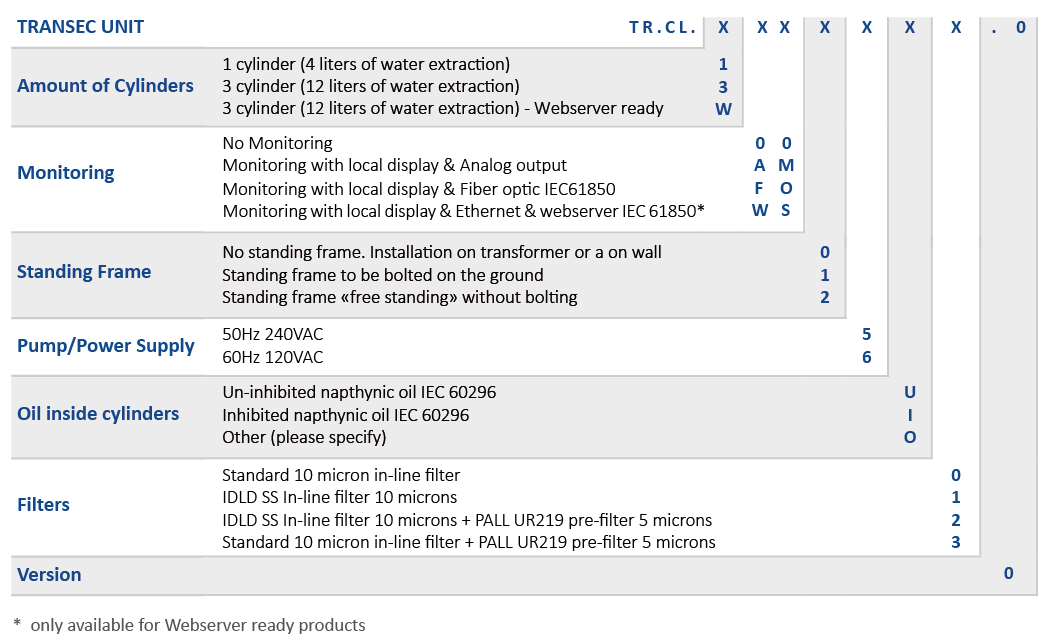

产品选购指南

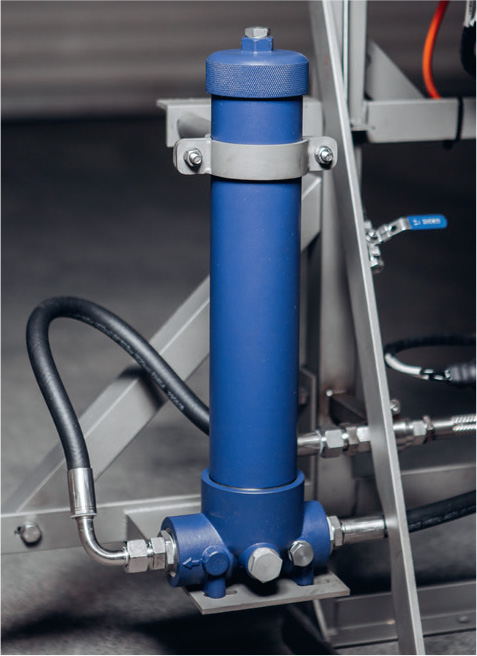

可选配件

当抽取水分的缸饱和时，该怎么办？

首先要做的是联系您当地的Streamer Electric AG代表。Streamer将尽力寻找离您较近的公司，以便有效地帮助您。当地代表拥有现成的气瓶库存，可以提供给您。

TRANSEC装置在饱和之前，每个缸通常可以抽取3至4升的水。抽水的速度与变压器中的水分含量直接相关。含水量越高，油温越高，提取速度就越快。您可以在下面找到一般的饱和时间。

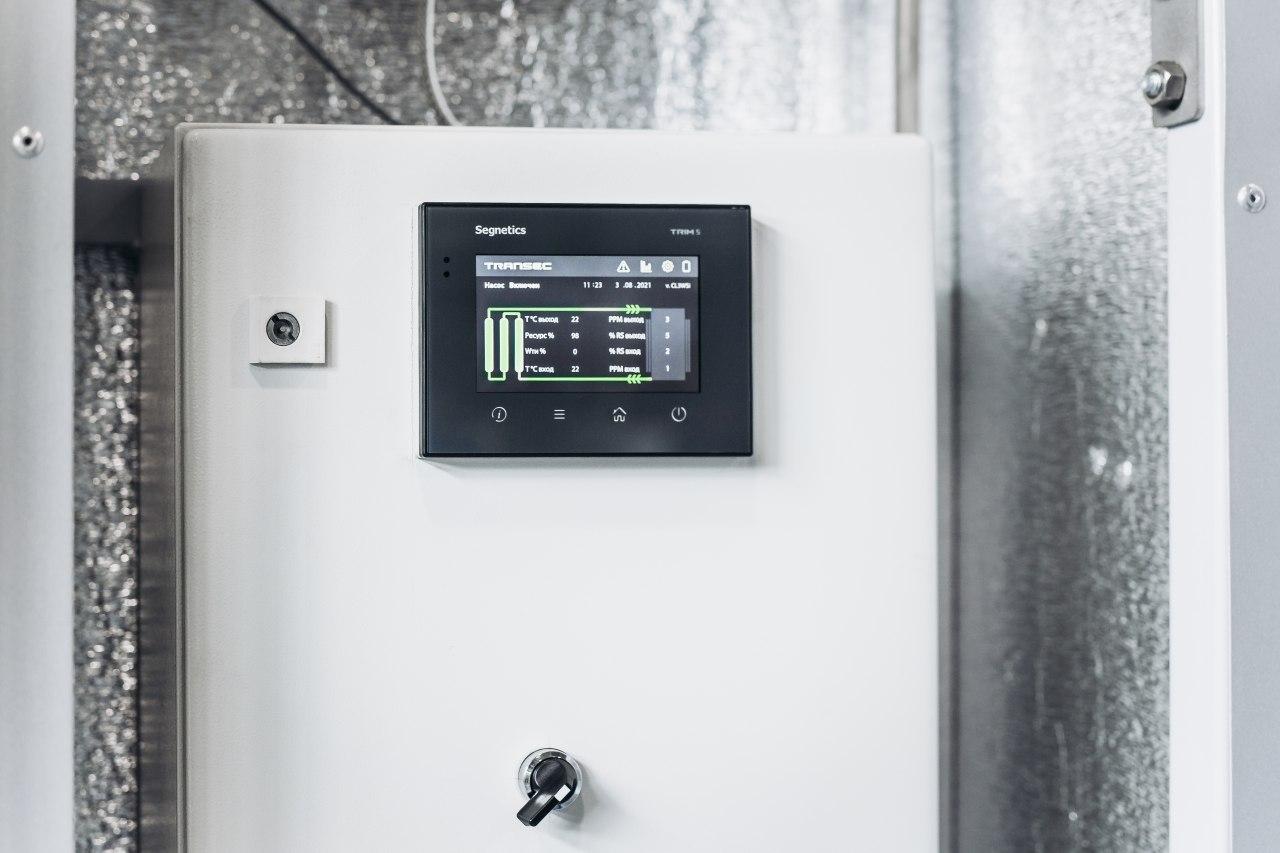

缸的饱和度可以由TRANSEC监测系统确定，也可以通过比较两个油样（入口和出口）中的水分PPM来确定。

一组饱和的缸可以在30分钟内拆除，并在变压器运行时用新的缸替换。

特性

超过15年的成功经验

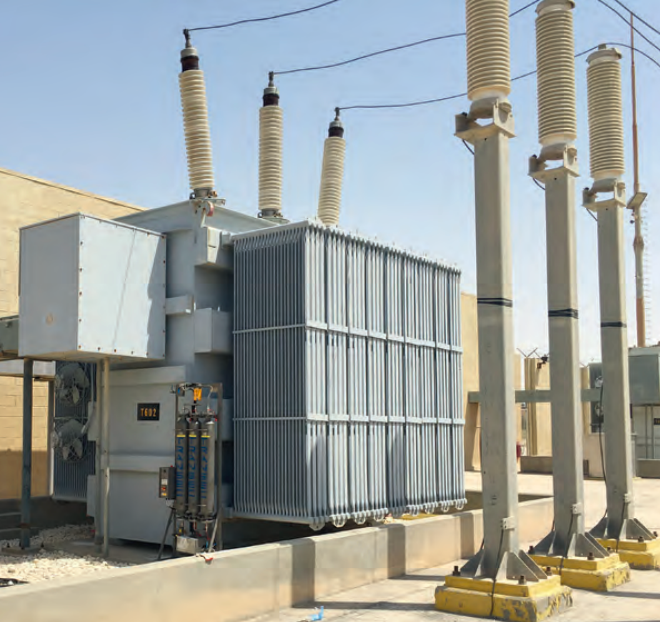

2017年11月，在沙特阿拉伯达曼地区的40 MVA General Electric 3相变压器上安装了一台TRANSEC装置。这台20世纪70年代的115kV/13.2kV变压器的纸张含水量极高（超过5%），需要紧急干燥。

安装了TRANSEC后，就立即开始去除油中的水分。它对击穿电压值产生了积极的影响。在第二步中，随着几周后油的干燥，水开始从纸中被提取出来。

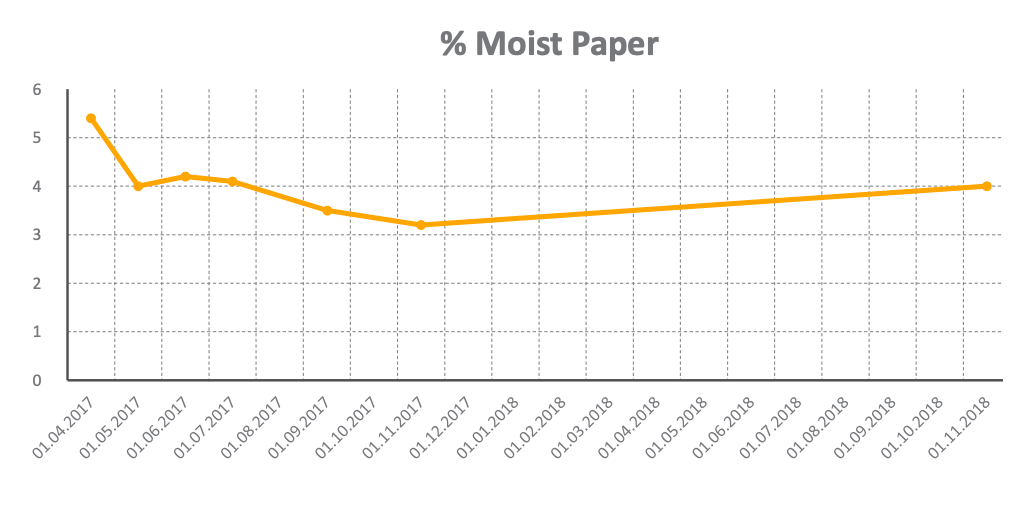

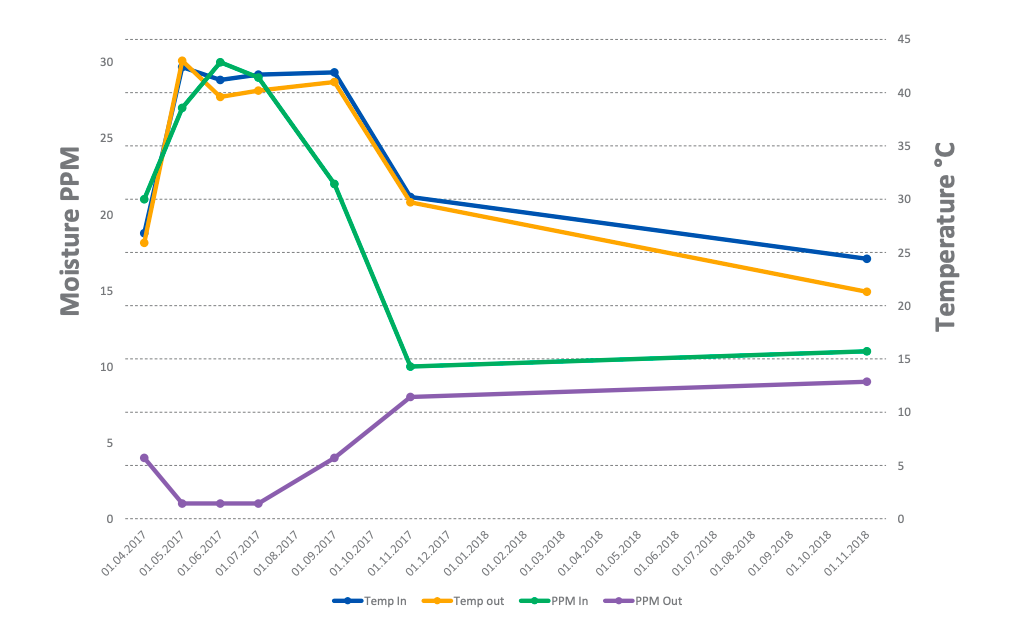

在第一年中，您可以在两张图上看到PPM流入量和含水量都下降了。

在该年中，纸张中的水含量从5%降到了3%左右（较可以接受的水平）。我们还可以看到，在运行的第二年，流入和流出的PPM值几乎一致，这是Transec装置中水饱和的一个标记。在第二年年底，水含量再次增加到4%，水饱和这一点得到了证实。然后，饱和的TRANSEC提取缸被替换成新的提取缸，以便重启过滤过程。

他们在1年内从该变压器中提取了约12升的水。
