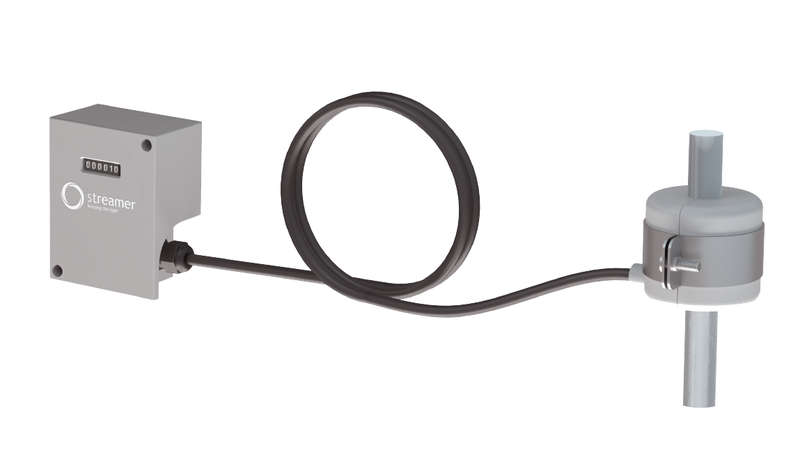

- 高灵敏度通用计数器
- 雷电防护装置的监测: 避雷针,浪涌放电器,带外串联间隙金属氧化物避雷器,金 属氧化物避雷器,阀式避雷器, 电涌保护器,线路避雷器, 接地线,接地棒...
主要特点
- 优异的测量性能: 监测电流从最小 250A到100kA
- 户外设备:防护等级 IP67
- 免维护: 自供电装置, 无需电池
- 简便的电缆安装: 分裂铁芯电流互 感器, 可以安装在直径5-25mm的 电缆上

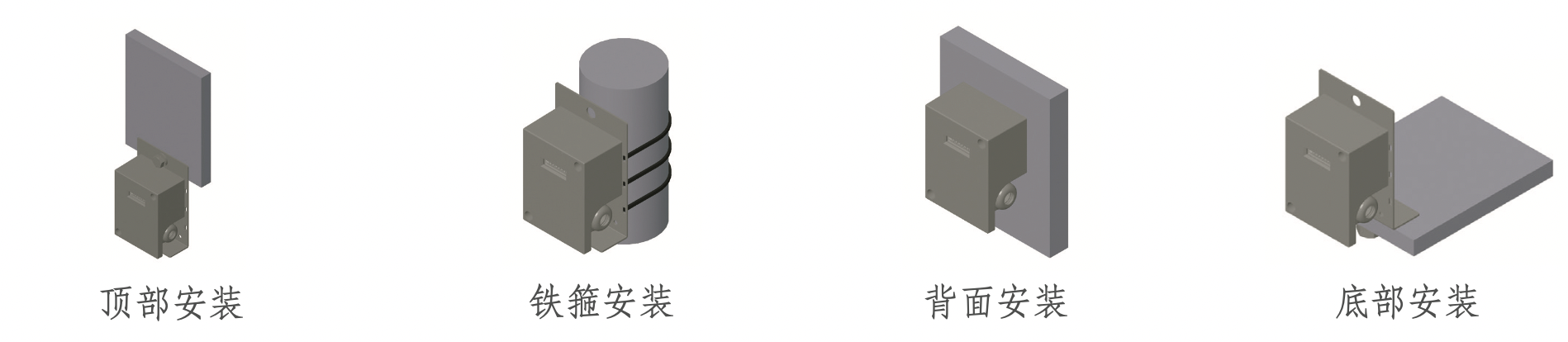

- 简便的计数器安装: 底部, 顶部, 背 面或 铁箍安装，电缆长度可达20 米
- 耐用的设备: 玻璃视窗, 不锈钢和 HDPE塑料

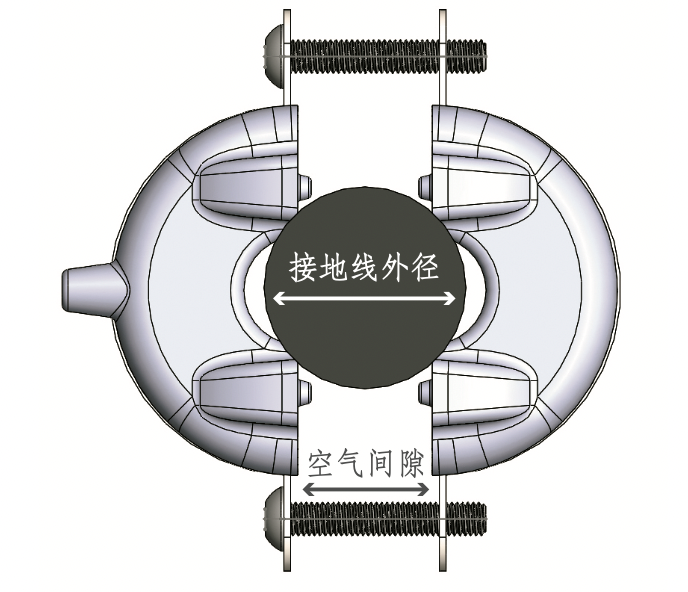

分裂铁芯特性分裂铁芯有两种规格，分别是内径16mm(标 准版本)和内径20mm(需定制)。 内径16mm的分裂铁芯适用的接地线外径范围 为5~26mm，最小监测值250A。 基于不同接地线长度，外径和铁芯空气间隙， 下表给出了不同的最小监测电流值 |
 |
|
空气间隙 |
0 |
2 |
4 |
6 |
10 |
15 |
20 |
|
直径 接地棒/接地线 |
<16 |
16.1 |
16.5 |
17.1 |
18.8 |
21.9 |
25.6 |
最小放电电流,8/20us,A
|
连接电缆长度 |
3 m |
250 |
350 |
450 |
500 |
600 |
650 |
700 |
|
10 m |
250 |
370 |
500 |
600 |
700 |
800 |
900 |
|
|
20 m |
350 |
400 |
600 |
700 |
900 |
1000 |
1000 |
安装

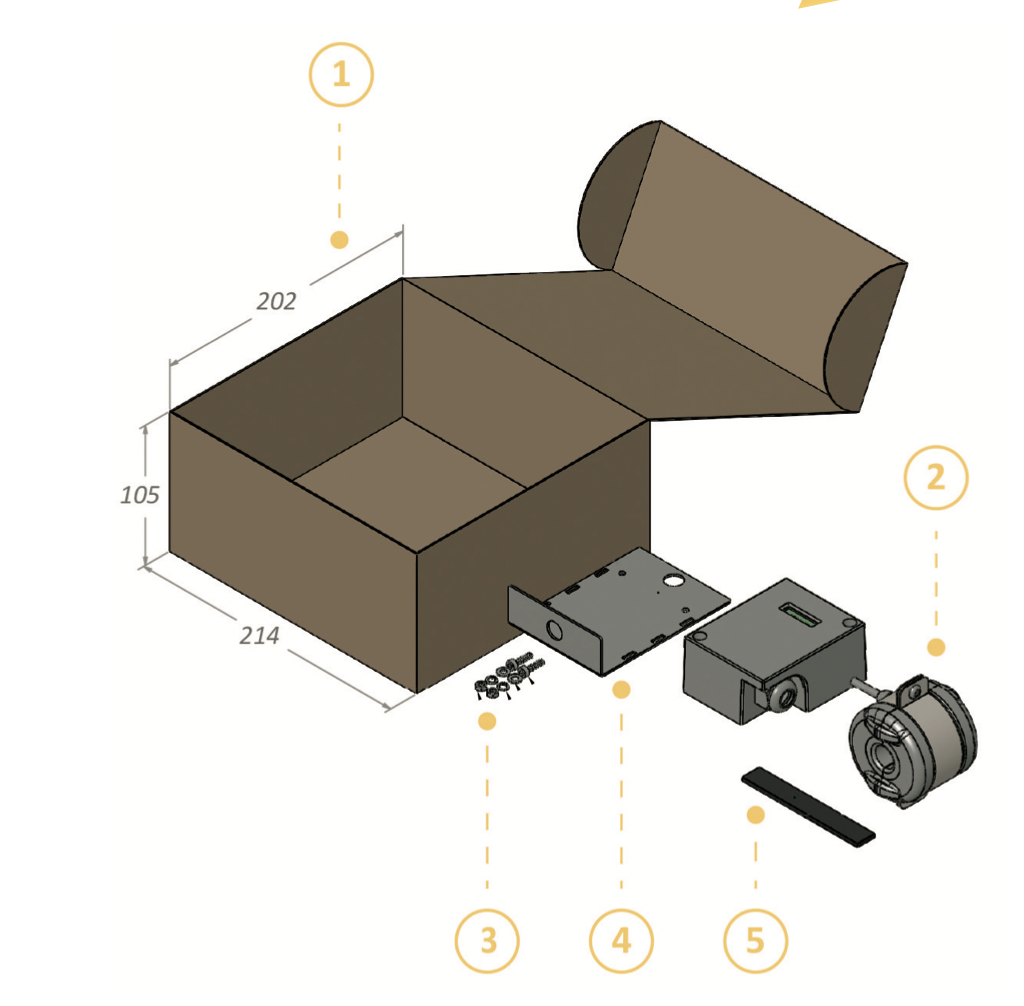

包装
|
序号 |
名称 |
|
|
|
1 |
包装盒 | ||
|
2 |
带分裂铁芯电流互感器的雷击放电计数器 |
包含 |
|
|
3 |
固定螺丝 |
包含 |
|
|
4 |
固定安装板 |
包含 |
|
|
5 |
橡胶条 |
包含 |
|
