FIPRES – 过热预警
主要优势
- 持续对任何低压和中压电气柜中容易过热的触点进行全天候监测。
- 在险情发生之前检测过热点,避免财产损失、停工和生命安全威胁。
- 提高设备安全性和运行可靠性。
- 可集成到SCADA/BMS 和本地报警系统中。
- 现有系统也能快速轻松地安装。
火灾的危害
火灾是最经常、最普遍地主要灾害之一,给社会和私人财产造成巨大损失,甚至危及生命。而根据世界统计数据显示,大约30%的火灾是由电气故障引起的。
- 欧洲消防学院(EFA)的数据,25%的建筑火灾是由电气故障引起的。
- 德国保险协会的数据,德国32%的火灾与电力有关。
- 美国国家防火协会(NFPA)和欧洲消防安全联盟(EFSA)的数据,美国和欧洲每年因电气火灾造成的损失费用大约在32亿美元。

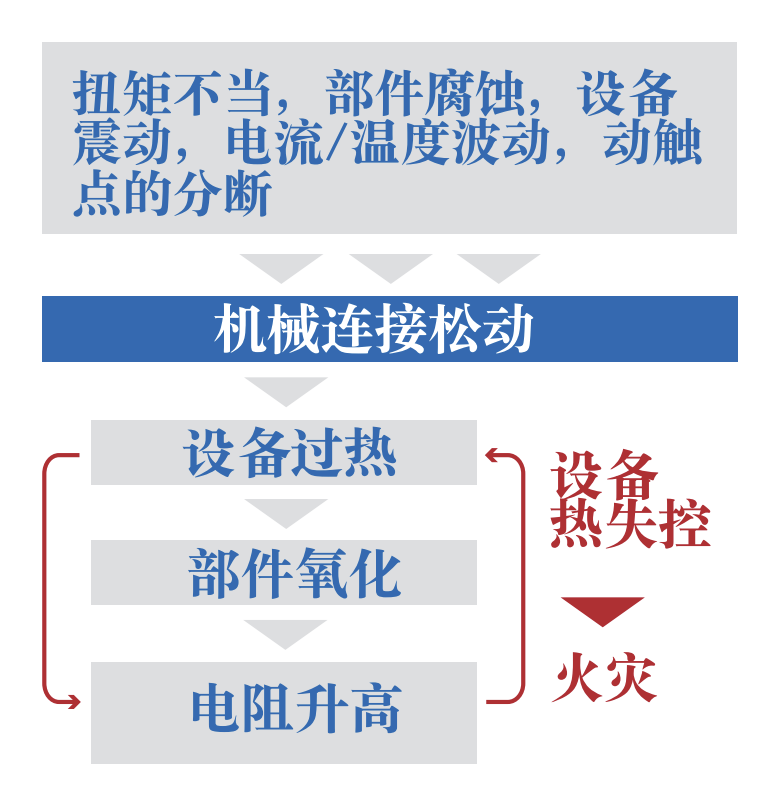

实际上,造成配电盘火灾和设备损坏的最常见原因是连接松动,特别是现场连接的连接。由于装配时扭矩不正确、持续振动、腐蚀或移动触点的机械磨损,如断路器的抽出式触点,连接可能会松动。另一个可能导致接触状态恶化的原因是昼夜的温度波动。高于额定值的电流会使触点升温,低于额定值的电流则会使其冷却,导致触点的膨胀和收缩,这可能会导致触点松动。而且,即使一个不够紧密的连接仍然可以提供一个可接受的其机械可靠性水平,它也会降低电气和热可靠性。
1. 只要连接松动,其自身的阻力就会增加。这是由于接触面(螺栓/母线、电缆头/汇流排等)的松动造成的。这个电阻导致接触点发热。
2. 由于电阻增加而加热,促进了氧化过程(在较高温度下更快)。
3. 氧化作用使接触面覆盖一层氧化膜,其电阻值比基体金属的电阻值高得多。
4. 由此产生的热失控导致连接完全受损。因此,此类触点会烧坏或导致电气柜隔间内发生电气火灾。

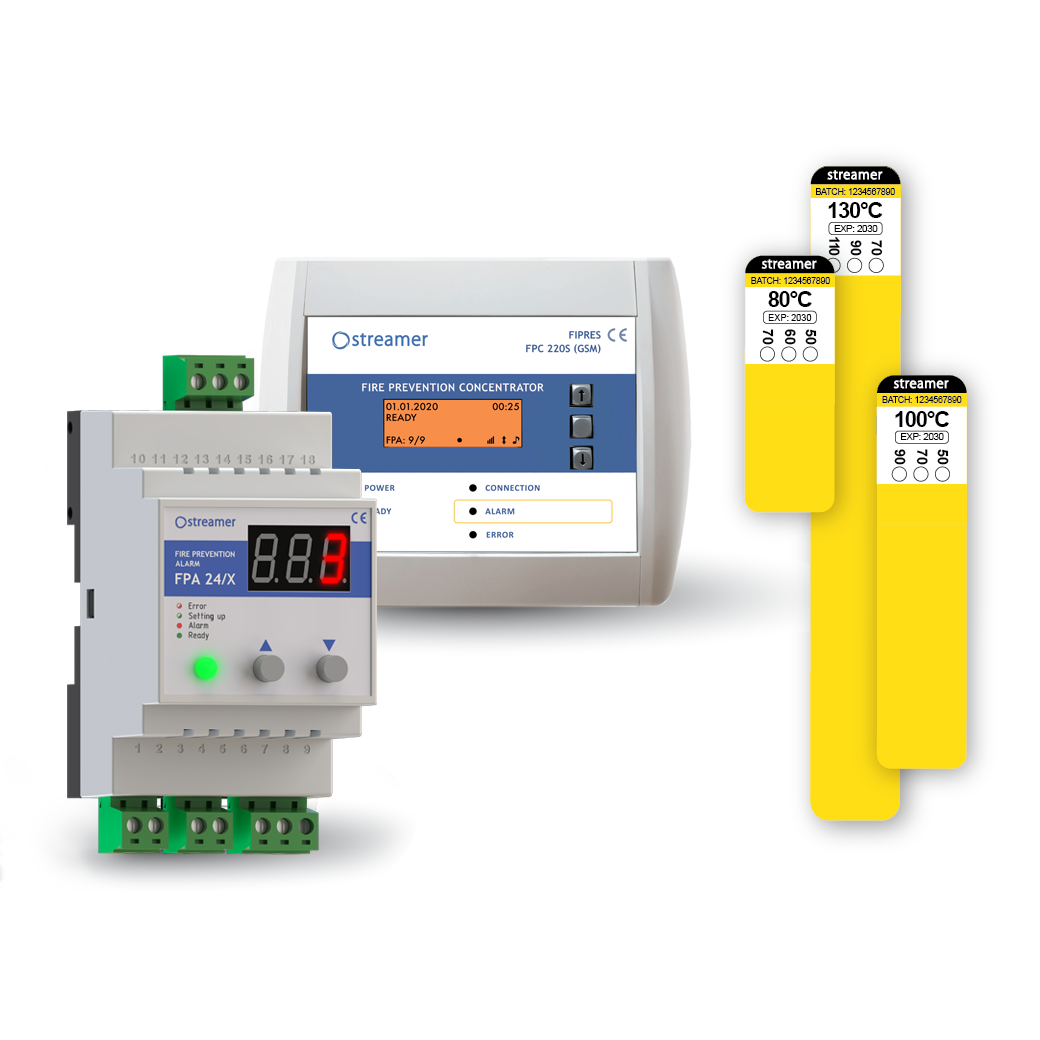

FIPRES的工作原理

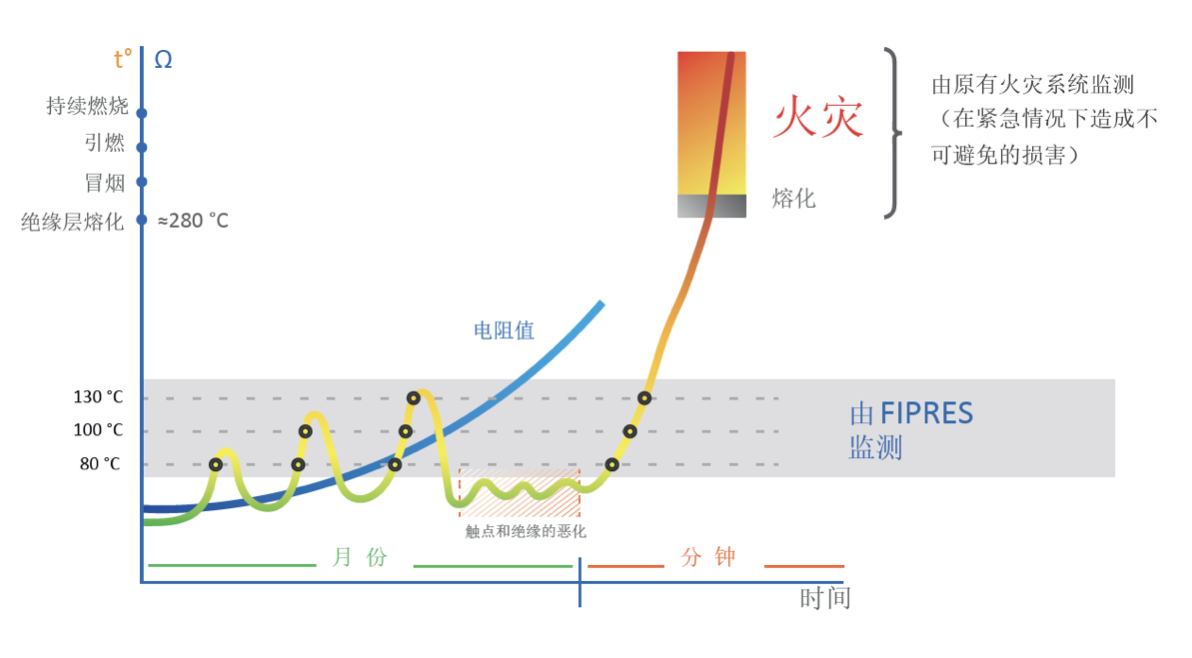

FIPRES的工作原理是早期检测。通常火灾始于电缆绝缘层的熔化,而绝缘层是耐温性最弱的地方。根据材料和厚度的不同,电缆绝缘层通常有2个临界温度:200℃时绝缘层恶化,280℃时绝缘材料开始融化并冒烟。FIPRES的监测环境远低于这些温度,提供80--130 °C的过热检测,这是电气设备的异常温度,然而这距离火情发生还有几个月时间。
电器柜内的典型火灾场景如下所示。
该技术包含自粘型热敏感标签(rFPT),可应用于任何中低压配电柜的连接点(母线触点、电缆头、开关触点、熔断器、电流互感器等)上
远程防火热敏标签rFPT
|

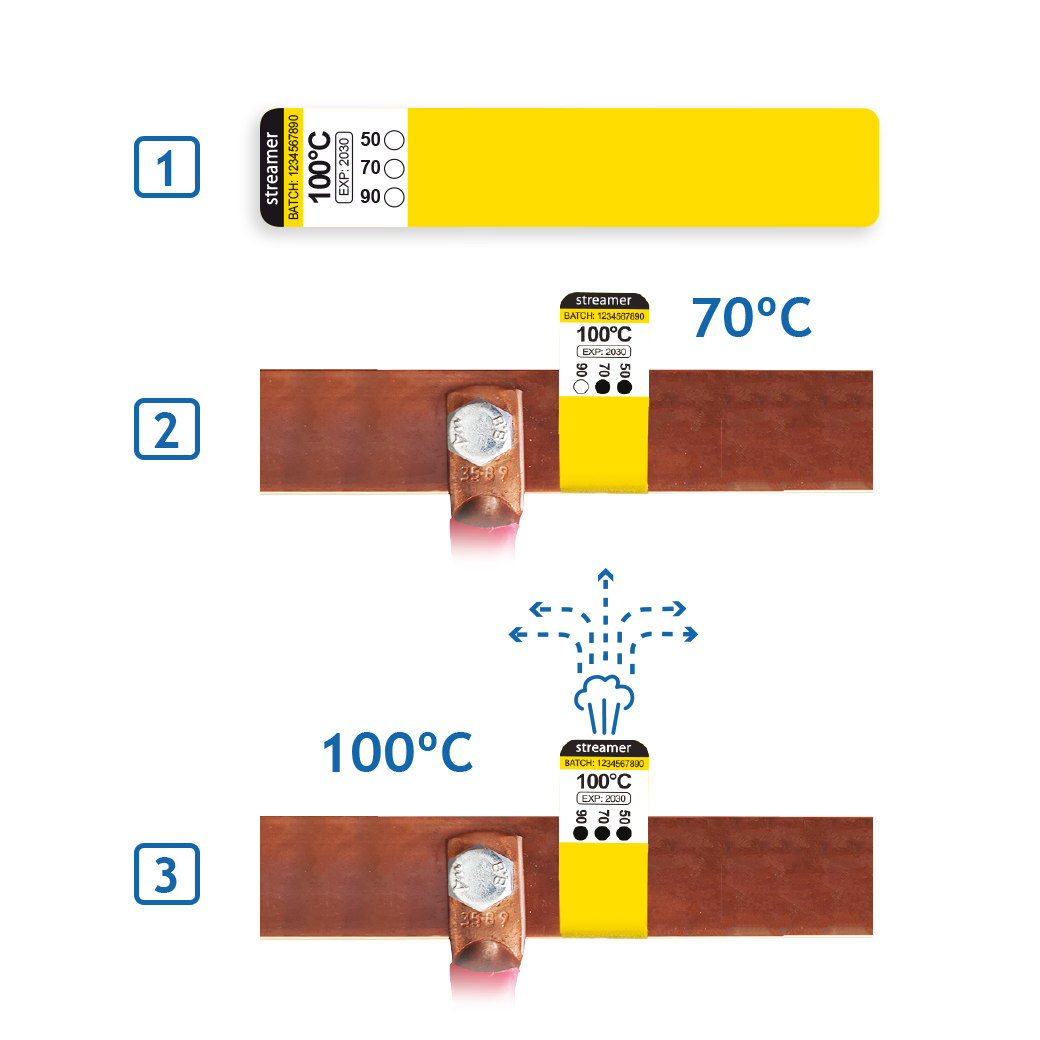

1. rFPT应缠绕在接触点附近的电缆/母线上。气体传感器(FPA)必须安装在同一个地方。 2. 每个rFPT都有热指示点,有3个指示级别。当触点被加热到50°/70°/90°C以上时,热敏指示点不可逆转地变黑。它可以向巡检人员提供温度变化的明确指示。 3. 在紧急情况下,当温度上升到80°/100°/130°C以上时,热敏标签会释放一种信号气体,由FPA气体传感器检测。 |

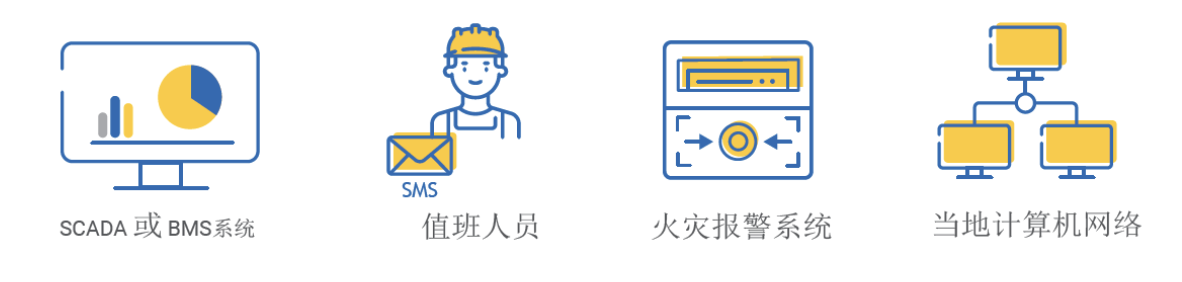

当触点达到rFPT的激活温度时,热敏标签会释放出一种无毒、不可燃的信号气体,由位于同一隔间的特殊气体传感器检测。紧接着,FPA通过Modbus协议向SCADA或BMS系统发送报警信号,或通过 "干触点 "类型的输出向任何其他外部系统发送报警信号。
FPA火灾报警传感器
|

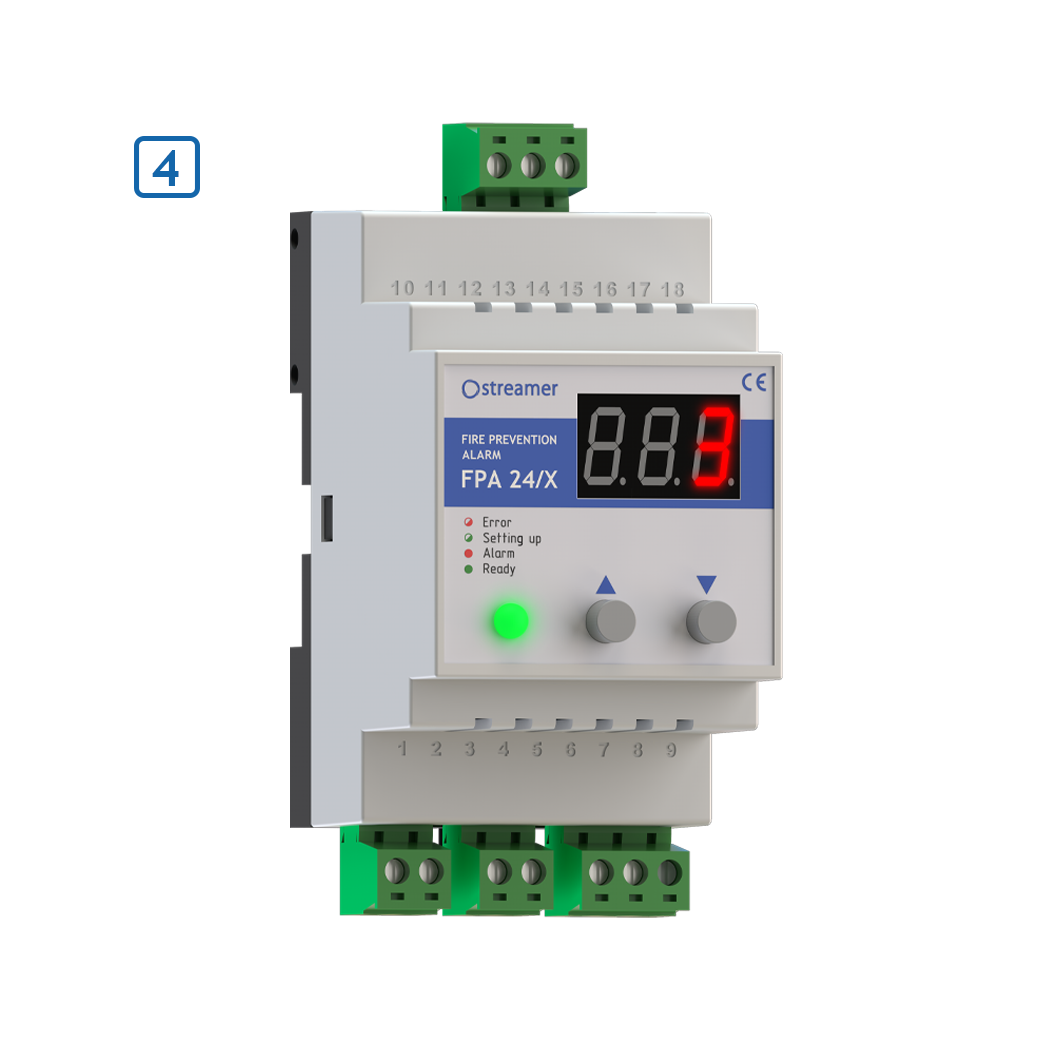

4. FPA火灾报警传感器(检测到信号气体后)切换到报警模式,并通过网络数据传输协议将信号传送到SCADA或BMS系统,或使用 "干触点 "类型的输出传送到本地报警系统。FPA火灾报警传感器可以安装在低压和中压电气柜上。 |
防火集中器FPC
|

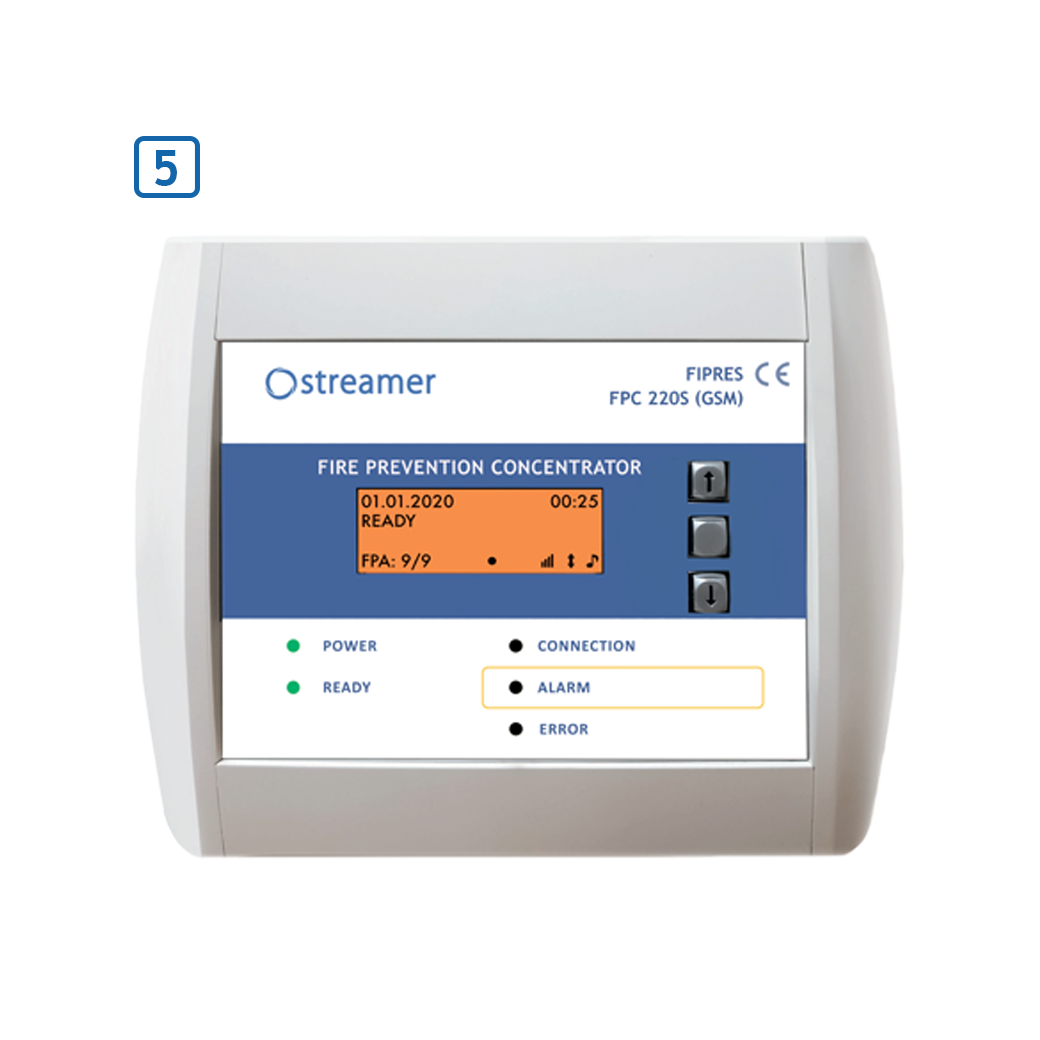

5. FPC 监控多达32个FPA的状态,显示并记录报警信号。当FPA被触发时,FPC将信息传输给中央火灾报警系统、SCADA或BMS。FPC火灾警报传感器有一个扬声器,可以发出声音警告。
你可以使用支持RS 485 Modbus接口的类似设备,来代替FPC(甚至可以使用FIPRES的简化版本:只使用rFPT+FPA。在这种情况下,FPA火灾报警传感器直接向SCADA/BMS传输信号) |
与热成像控制的技术比较

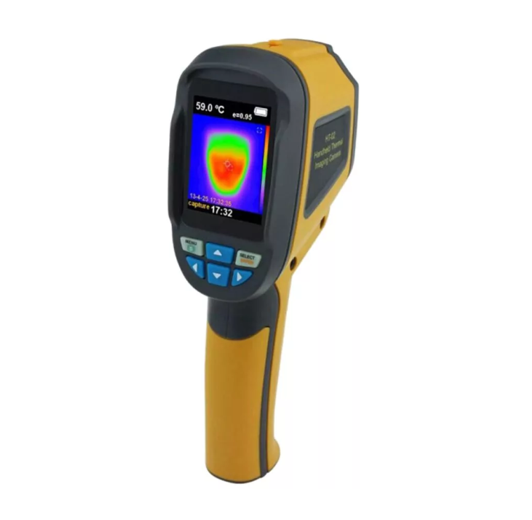

触点连接的定期检查是很困难的,因为它们的数量很多,经常在欠压状态下运行,而且经常由于缺乏检查的途径。最常见的定期红外热成像调查也有一些明显的缺点。
|
|
应用领域
FIPRES可以用在:
- 低/中电压电气柜。
- 开关柜
- 任何电气设备,包括防爆外壳中的设备。
