多腔吹弧技术

一种新型且有效的线路防雷技术

“多腔吹弧”是一项新型的技术，自1996年以来西美雷就对其进行开发和持 续改进。 采用“多腔吹弧”技术的产品可保护架空线路免遭直击雷和感应 雷袭击，从而有助于防止断线，绝缘子击穿和停电。 根据其工作原理，线 路防雷设备（LLPD）不需要任何特殊的接地（例如接地线）， 特别适用于 降阻困难的高土壤电阻率地区以及接地施工困难的山区。

多腔吹弧防雷装置工作原理

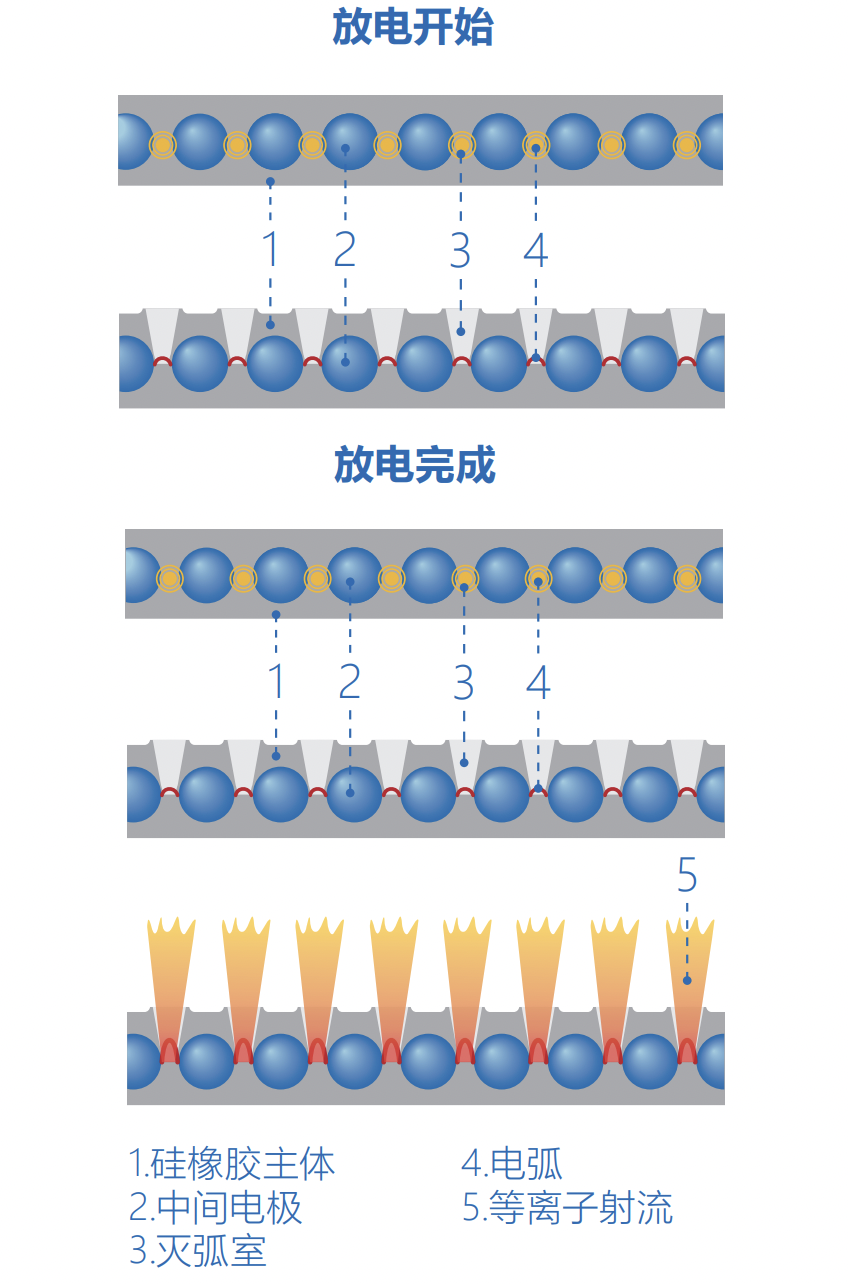

1.绝缘配合： 线路防雷的关键在于防雷装置与线路的 绝缘配合，需要调整防雷装置的临界闪络电压，使其小 于受保护绝缘子的基本绝缘水平， 以确保在有直击雷 或感应雷时，防雷装置可以先于绝缘子发生动作，从而 避免绝缘子的闪络。 2.工频续流遮断：由于线路连接变压器，当线路上的防 雷装置动作闪络时，线路中便会产生工频续流，借助 于“多腔吹弧”技术，防雷装置可以在工频续流的半个周 波（10毫秒）内将其遮断。 多腔吹弧防雷装置本体由硅橡胶制成，内部包覆一连 串的合金球形电极，电极之间存在微小气腔，并通过小 孔与外部空气连通，当防雷装置遭受雷击过电压时，气 腔内的空气间隙会被击穿。 当工频续流流经多腔吹弧防雷装置时，会在产品内部 被分成一连串小的工频电弧，这些微小的电弧会在一 个个单独的气腔内被熄灭。 50Hz的工频续流第一次过零时会被遮断并消失，线路 恢复正常，整个灭弧过程小于10毫秒，避免了线路发生 跳闸和停电，这是因为开关或断路器动作至少需要20 毫秒以上的时间。
