保护架空线的安装方法

感应雷过电压的防护

仅适用于周围有较高物体的10kV架空线,遮挡物包括:
  • 树木
  • 建筑物
  • 信号塔
  • 高于10kV电压等级的架空线
由于线路的基本绝缘水平(BIL)低,通常10 kV架空线容易受到感应雷IOV的影响。 对于35 kV以上的线路,主要问题是直接雷击(DLS)和反击雷(BFO)

Снимок экрана 2022-02-02 в 14.59.17.png

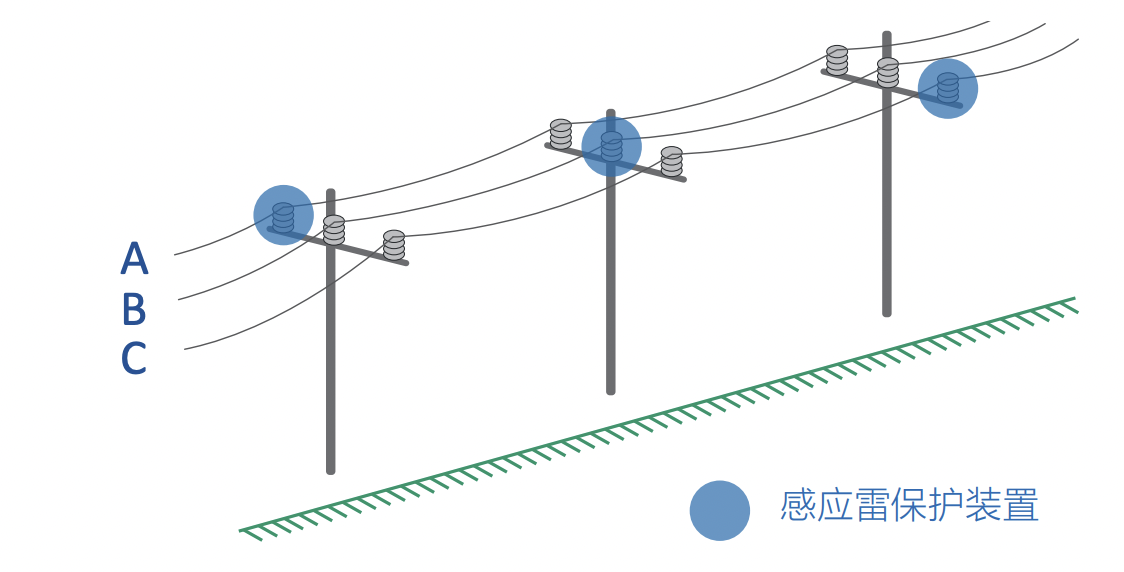

每个杆塔仅需安装1相即可 但需换相安装:A->B->C->A->B->C


直击雷和反击雷防护

当架空线路周围环境属于如下情形时建议使用直击雷保护装置
  • 周围没有遮挡物的开放区域
  • 丘陵山区
  • 河流或水域附近
  • 经常遭受雷击的区域
  • 交通不便的区域

Снимок экрана 2022-02-02 в 15.02.11.png

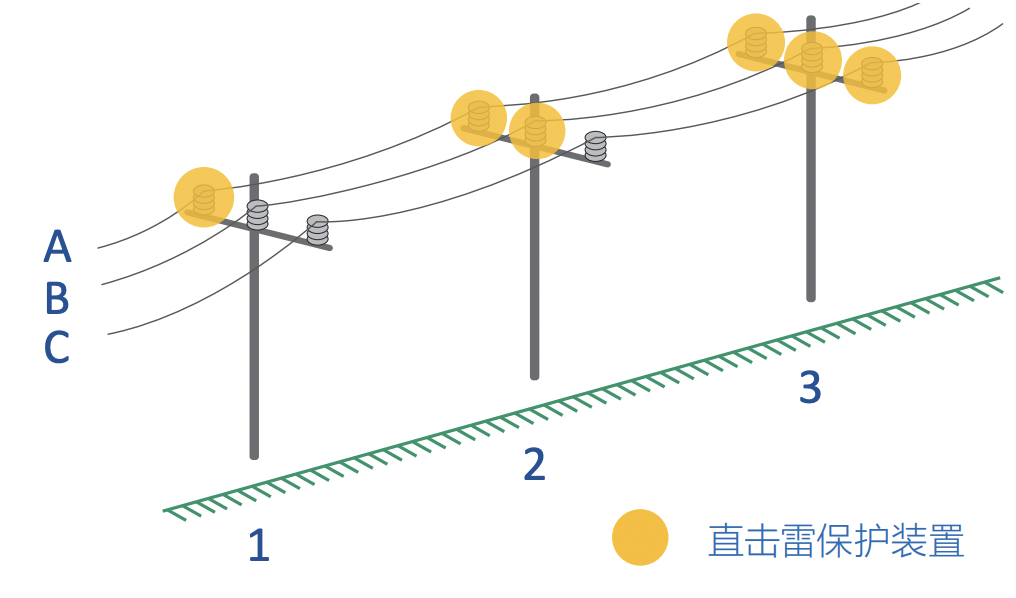

根据实际情况可在每个杆塔安装1 相、2相或3相

保护台变的安装方法

不仅要保护线路和绝缘子免受损坏和意外中断,还必须保护在线路上安装的配电变压器。用于变压器防雷的主 要设备是避雷器, 该避雷器往往动作频繁,这是因为其不仅在雷击过电压下会动作,在操作过电压,暂态过电压 和谐振过电压下也会动作,避雷器的每次动作都会造成其内部阀片发生一次老化,长期运行一旦达到其能力极 限,将可能被击穿并失去对过电压的抑制作用,在出现新的过电压时将使变压器失去保护, 对于具有较高接地 电阻值的电线杆尤其如此。 为避免这种情况,西美雷开发了一种解决方案,用于保护避雷器并提高变压器的安 全性。

Снимок экрана 2022-02-02 в 15.03.54.png


Снимок экрана 2022-02-02 в 15.06.09.png

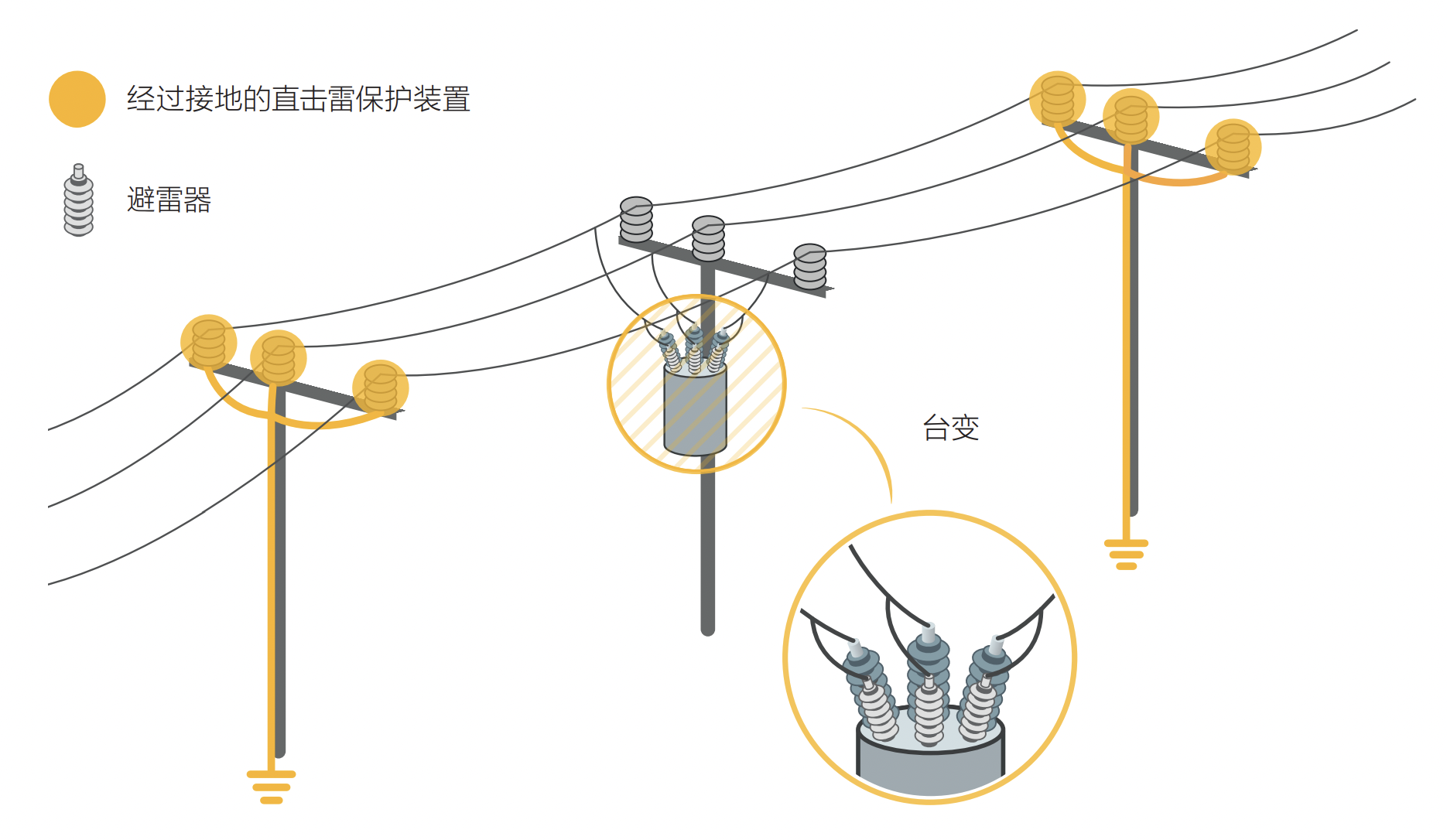

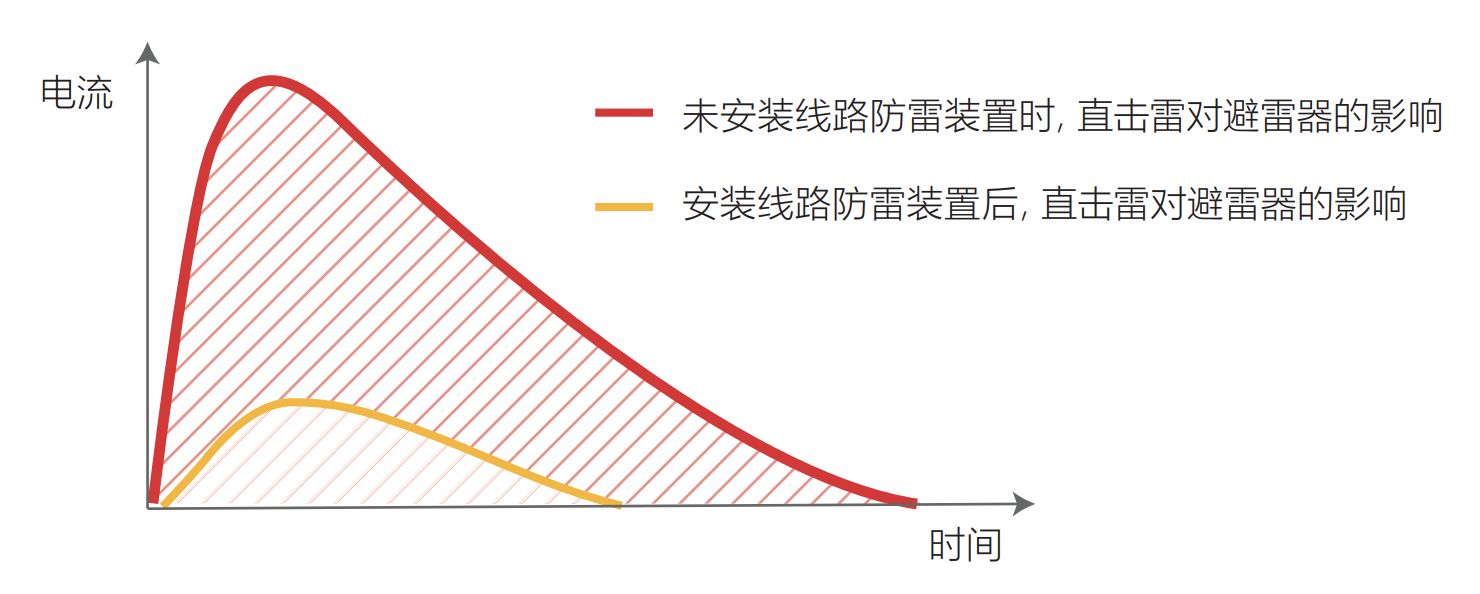

西美雷建议在与变压器相邻的前后两个杆塔上,每个杆塔安装3个直击雷保护装置,并对其进行接地。 在遭受直 击雷或感应雷时,线路防雷装置会限制变压器前后的过电压水平,减小流经避雷器雷电流,从而避免避雷器发生 击穿。 因此,西美雷的解决方案可以延长避雷器的使用寿命,从而为配电变压器提供保护。

保护变电站的安装方法

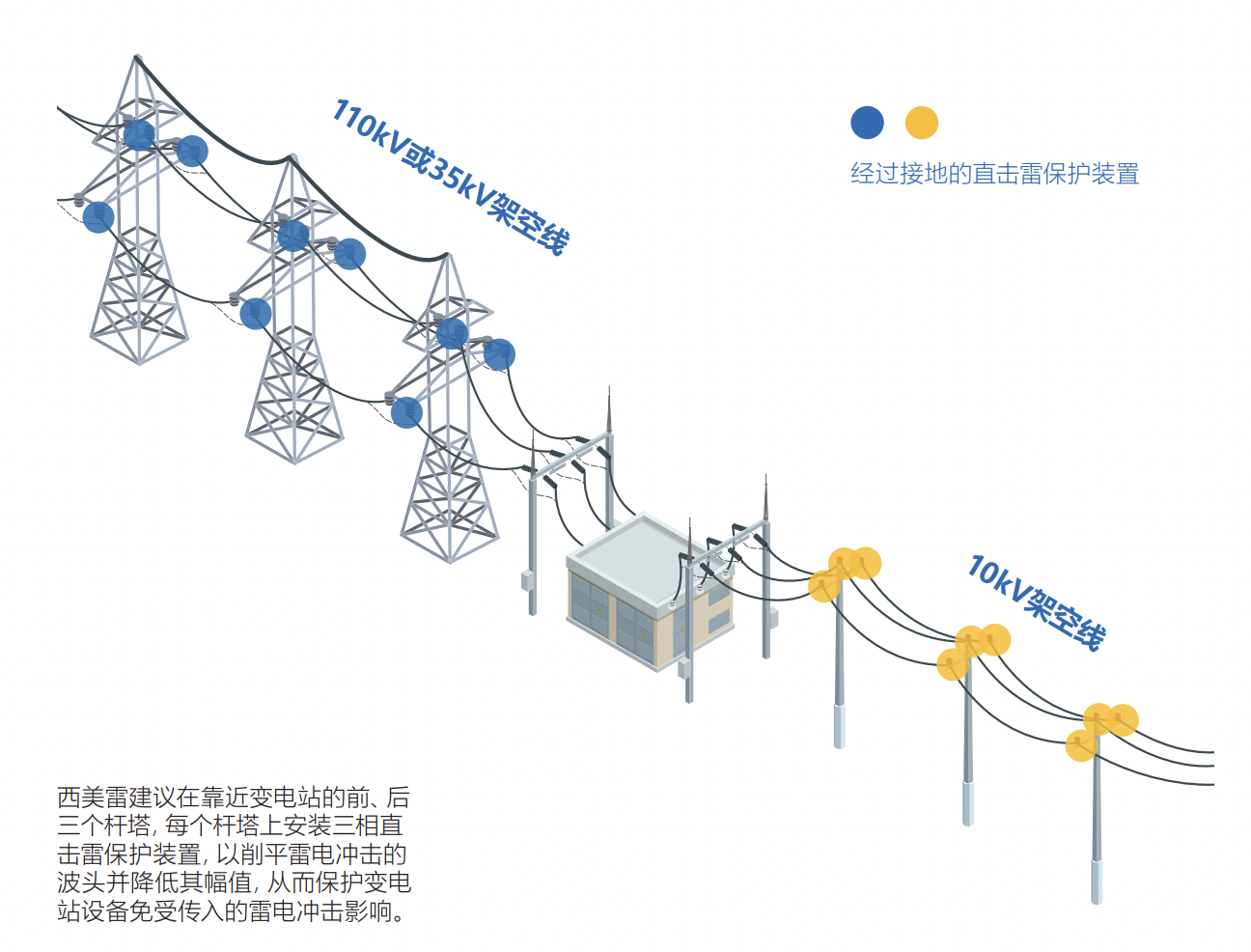

从变电站出来的线路很长,经常受到雷击的影响。 通常靠近变电站的杆塔上的绝缘子具有更高的雷击临界闪络 电压(绝缘子片数更多),导致雷电冲击更容易沿着导线传导到变电站内,造成绝缘水平相对较低的重要设备发 生损坏,其中危害最大的是站内的变压器主绝缘被雷击过电压击穿。这些陡峭的雷电冲击还可以破坏变压器的 内绝缘(线圈间绝缘和绝缘纸层间绝缘)。

Снимок экрана 2022-02-02 в 15.09.16.png
